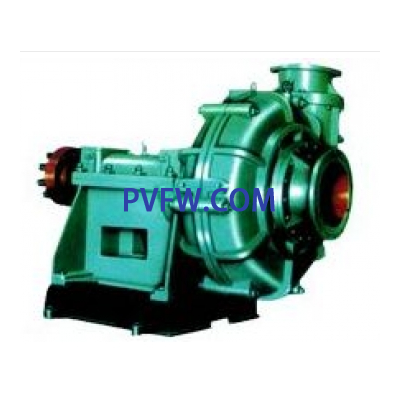

ZGB、ZGBP系列渣浆泵

一、ZGB渣浆泵产品概述：
        ZGB系列*耐磨是单级单吸、轴向吸入悬臂卧式离心泵，渣浆泵可广泛用于冶金、矿山、电力、煤矿、水利、化工、轻工、石油等部门输送含有大量固体物料的磨蚀性或腐蚀性浆体。并特别适合输送电厂灰。
     ZGB渣浆泵型号意义：100ZGB--B（P3）
　ZGB--渣浆泵系列代号，Z渣浆泵，G高扬程， 100--排出口直径（mm） 　　
二、ZGB渣浆泵结构特点
    ZGB渣浆泵，除泵头部分（包括前后泵壳、蜗壳、前后护板、叶轮等）结构不同外，其余部分结构相似，采用同一系列的传动部分，下面按泵头部分，轴封部分及传动部分，分别叙述其结构特点。
　1、ZGB渣浆泵轴封部分：轴封有三种形式，副叶轮轴封及填料轴封，机械密封。
   （1）机械密封：对于不适于以上两种轴封的工况下，采用机械密封，减少轴封部分的维修次数.
   （2）填料轴封：填料轴封结构简单，维修方便，需使用轴封水，对于不适于用副叶轮轴封的工况及泵吸上使用工况可采用填料轴封。
   （3）副叶轮轴封：在泵进口正压力值不大于泵出口压力值的10％时的单级泵或多级串联第三级泵，可以采用副叶轮轴封，副叶轮轴封具有不稀释矿浆，密封效果好等优点。
　　2、ZGB渣浆泵泵头部分：ZGB型系列渣浆泵为双泵壳结构，即前泵壳、后泵壳和带有可更换的过流部分（包括叶轮、蜗壳、前护板、后护板）。前后泵壳根据工作压力，采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接，后泵壳有止口与托架用螺栓连接，渣浆泵的吐出口可按八个角度旋转安装，叶轮前后盖板带有背叶片以减少泄漏，提高泵的寿命及效率。各型泵进口均为水平方向，从传动方向看泵为顺时旋转。
　　3、传动部分：ZGB渣浆泵均采用同一系列的传动，包括托架和轴承组件，泵轴直径大，刚性好，悬臂短，在恶劣的工况下不会弯曲和振动，轴承选用单列圆锥滚子轴承及深沟球轴承，组合使用能够承受泵的*大轴向及径向载荷，轴承采用稀油润滑，轴承体两端有密封端盖，能有效防止矿浆等污物进入轴承，ZGB渣浆泵在轴承体设有两个胶管接头，可与水源接通，对轴承室进行冷却，因此可在较高的环境温度下工作，保证轴承安全运行，具有较高的寿命.
